Высоковольтные предохранители. Реакторы
Электроснабжение сельскохозяйственных потребителей - Распред устройства и трансформаторные подстанции |
Для защиты высоковольтных установок переменного тока предназначаются предохранители серий ПК, ПКУ (увеличенная мощность отключения), ПКН (наружной установки), ПКЭ (экскаваторные — способные работать в условиях тряски и вибрации), ПКТ (для защиты цепей трансформаторов напряжения) и др.

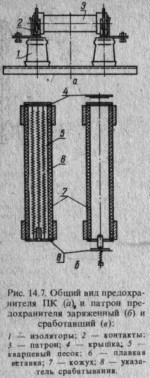

Предохранитель серии ПК состоит из двух опорных изоляторов 1 (рис. 14.7, а), контактов 2, укрепленных на изоляторах, и патрона 3, вставляемого в контакты. Патрон (рис. 14.7,6) заполнен кварцевым песком. Внутри находится плавкая вставка, изготовленная из одной или нескольких медных посеребренных проволок (у ПКТ — проволоки константановые). Каждая проволока имеет ступени различных диаметров в целях ограничения перенапряжений при расплавлении от токов короткого замыкания. На проволоки плавких вставок напаяны оловянные шарики для снижения перегрева предохранителя при небольших перегрузках.
Предохранители серий ПК, ПКУ, ПКЭ снабжены указателем срабатывания. Нормальное положение этих предохранителей — вертикальное, указателем вниз.
В обозначении предохранителей ПК, например ПК-10н/30, первое число указывает номинальное напряжение, второе — наибольший номинальный ток плавкой вставки, которой может быть снабжен данный предохранитель (до 30 А). Если в обозначении нет буквы «н» (наружная установка), то предохранитель предназначен для внутренней установки.
Предохранители стреляющего типа ПСН-35 широко применяются в установках напряжением 35 кВ. Они действуют следующим образом. Трубка 1 (рис. 14.8) предохранителя устанавливается несколько наклонно на изоляторах 2 и 3. Нижний изолятор 3 снабжен ножом 4 с пружиной, которая стремится повернуть нож в положение, показанное пунктиром. В номинальном положении нож 4 связан с плавкой вставкой при помощи металлического наконечника 5. При этом пружина натянута. Когда плавкая вставка перегорает, нож под действием пружины при помощи гибкой проволочной связи вытягивает через наконечник 5 плавкую вставку, которая помещается внутри трубки, ближе к верхнему изолятору 2. Дуга распространяется вдоль трубки, давление оказывается очень высоким. Чем больше ток короткого замыкания, тем сильнее давление и тем интенсивнее гаснет дуга. Перегорание предохранителя при этом сопровождается звуком, подобным выстрелу. Предельная мощность отключения предохранителей типа ПСН-35 составляет 550 MB•А.
Если при коротких замыканиях в линии или на шинах распределительного устройства отключать источник электроснабжения нежелательно, чтобы не лишить электроэнергии другие потребители, а также с целью уменьшения ударных токов, применяют реакторы — аппараты, ограничивающие токи короткого замыкания. Реактор, являющийся в этом случае индуктивным сопротивлением, представляет собой катушку без сердечника, индуктивность которой не зависит от протекающего тока. По виду их размещения (на линии или на шинах установки) различают линейные и шинные реакторы. Ток короткого замыкания вызывает на реакторе большое падение напряжения, и в сторону от реактора до источника электроснабжения поддерживается напряжение, достаточное для работы других потребителей.
